一、定义与核心结构

  1. 基础概念
    贴片电阻(SMD Resistor)是一种表面安装器件,由金属粉与玻璃釉混合材料经丝网印刷工艺制成,以陶瓷基板为载体,具有耐高温、低温度系数特性。其核心结构包括:

    • 电阻层‌:金属玻璃釉材料,决定阻值;
    • 保护层‌:外层覆盖绝缘材料;
    • 电极‌:端部镍/铬镀层+无铅锡层保障导电性。
  2. 工艺分类

    • 厚膜电阻‌:成本低,精度±0.5%~10%,适用于通用电路;
    • 薄膜电阻‌:精度可达±0.01%,温度系数低至±5ppm/℃,用于高精度场景。

二、关键参数与标识规则

  1. 阻值编码

    • 三位数表示法‌:前两位为有效值,末位为指数(例:472=47×10²=4.7kΩ);
    • 四位数表示法‌:前三位有效值,末位为指数(例:1001=100×10¹=1kΩ);

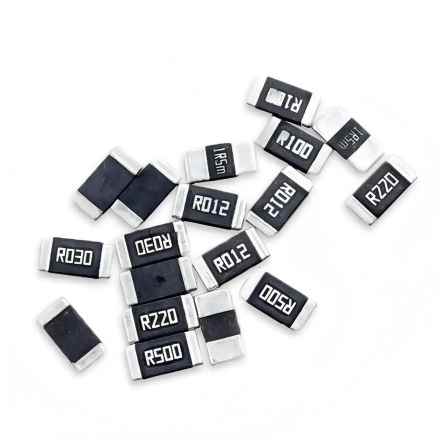

    • 特殊标记‌:R代表小数点(例:R010=0.01Ω,3R3=3.3Ω)。
  2. 精度等级

    • 误差范围标识:F(±1%)、J(±5%)、K(±10%)等,高精度电阻可达B(±0.1%)。
  3. 温度系数(TCR)

    • 厚膜电阻:±50~400ppm/℃;
    • 薄膜电阻:±5~50ppm/℃。
  4. 额定功率与电压

    • 功率与封装强相关(例:0402=1/16W,2512=1W);
    • 额定电压范围:0402(15V)至2512(200V)。

三、封装尺寸与选型

  1. 尺寸体系

    英制(in) 公制(mm) 典型功率(W)
    0402 1005 1/16
    0603 1608 1/10
    2512 6432 1
    (数据来源:行业标准封装对照)
  2. 选型原则

    • 信号电路‌:优先薄膜电阻,关注低温度系数;
    • 电源电路‌:选择厚膜电阻,匹配功率需求;
    • 高频应用‌:小封装(如0402)降低寄生电感。

四、应用与注意事项

  1. 典型场景

    • 电流检测‌:合金分流电阻(低阻值,高功率);
    • 信号调理‌:精密薄膜电阻用于放大电路;
    • 电路保护‌:0Ω电阻作跳线或保险丝(阻值≤50mΩ。
  2. 使用要点

    • 焊接温度‌:避免超过260℃,防止内部结构损伤;
    • 布局设计‌:大功率电阻需预留散热间距;
    • 极性无关‌:任意方向安装(无极性特征)
