贴片电感基本介绍


一、‌定义与核心结构

  1. 基本定义

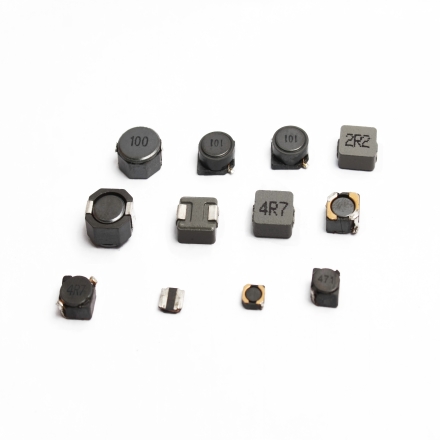

    • 贴片电感(Chip Inductor)是一种表面贴装元件,具备小型化、高储能、低电阻特性,广泛应用于滤波、储能及功率转换电路。
    • 别称‌:功率电感、大电流电感或表面贴装高功率电感。
  2. 结构类型

    • 绕线型‌:导线绕制在磁芯上,电感量范围广(mH~H),精度高,适用于高频电路;
    • 叠层型‌:采用多层陶瓷或磁性材料堆叠工艺,体积更小,适合高频和微型化场景;
    • 一体成型‌:线圈与磁性材料一体封装,耐大电流且机械强度高。

二、‌工作原理

  1. 电磁感应与能量存储
    • 基于法拉第电磁感应定律,电感通过磁场存储能量,阻碍电流突变(自感现象),实现通直流阻交流、滤波及能量缓冲。
    • 自感效应‌:电流变化时产生感应电动势,抑制电流瞬变,保护电路元件。

三、‌关键参数

参数 定义与作用 典型范围/示例
电感量(L) 储能能力核心指标,单位为亨利(H) 1nH~10mH67
直流电阻(DCR) 线圈内阻,影响能量损耗 低至<100mΩ(大电流场景)
额定电流 持续耐受电流值,需结合温升测试 300mA~50A
自谐频率(SRF) 超过此频率后电感特性失效 高频电路需>100MHz
品质因数(Q值) 表征能量损耗效率,高频场景需高Q值 >50(射频电路)

四、‌典型应用场景

  1. 电源管理
    • DC-DC转换‌:储能与能量释放,降低输出纹波(如手机快充模块);
    • EMI滤波‌:与电容组成LC滤波器,抑制高频噪声。
  2. 信号处理
    • 射频匹配‌:优化高频电路阻抗(如5G通信模块);
    • 谐振回路‌:与电容组成LC谐振电路,生成特定频率信号。
  3. 工业与汽车电子
    • 电机驱动‌:抑制反电动势,保护功率器件(如电动汽车逆变器);
    • LED照明‌:用于恒流驱动电路的能量缓冲。

五、‌制造技术进展

  • 横店东磁最新专利技术通过调整基板厚度比值优化电感量,无需改变内部结构,显著提升生产精度与效率。
