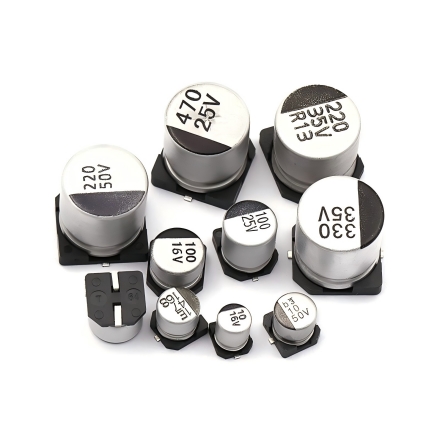

贴片铝电解电容
专业人力资源、知识产权服务等配套支持业务，同时为元器件制造商提供样品中心外包业务、企业推广、产品支持及定向广告和市场调研服务。
分享
产品描述
一、定义与特性
- 核心定义：
贴片铝电解电容是一种表面贴装电解电容，由铝箔阳极、电解液阴极及氧化铝（Al₂O₃）电介质构成，具备体积小、容量大、耐高压特性，广泛用于电源滤波、储能等场景12。- 极性分类：分为有极性和无极性两类，有极性型号需严格区分正负极。
二、核心结构与材料
- 阳极：
- 采用电化学蚀刻铝箔，表面形成微米级凹凸结构以增大表面积，氧化后生成介电层Al₂O₃。
- 阴极：
- 由电解液吸附于电解纸或导电聚合物层构成，与阴极铝箔贴合。
- 封装：
- 铝壳包裹卷绕芯体，底部通过橡胶密封垫防漏液，典型封装尺寸包括Φ4×5.5mm、Φ6.3×7.7mm等。
三、关键参数与规格
| 参数 | 定义与范围 | 典型值/示例 |
|---|---|---|
| 额定电压 | 持续耐受电压，需降额设计 | 4V~100V（高端型号达450V） |
| 容量范围 | 单位体积储能能力 | 0.1μF~1000μF（特殊型号更高） |
| 工作温度 | 常规型号覆盖-55℃~125℃ | 高温型支持长期125℃运行 |
| ESR | 等效串联电阻，高频场景需低值 | 低至6mΩ（聚合物叠层型） |
| 封装尺寸 | 标准化公制封装适配SMT工艺 | 最小尺寸：4×5.4mm |
四、应用场景
- 电源管理：
- 电源滤波（如显卡供电模块）、瞬时功率补偿（CPU/GPU负载缓冲）。
- 信号处理：
- 无极性型号用于音频耦合、分频电路。
- 工业与汽车电子：
- 逆变器高频噪声抑制、LED驱动电源储能。
五、选型与使用要点
- 极性防反接：
- 反接会导致内部产气鼓包或爆炸，需明确PCB极性标识。
- 焊接工艺：
- 回流焊峰值温度≤260℃，避免密封橡胶热失效。
- 寿命与可靠性：
- 高温环境下寿命加速衰减，长寿命型可达105℃/5000小时。
