一、‌定义与核心特性‌

1. ‌基本定义‌

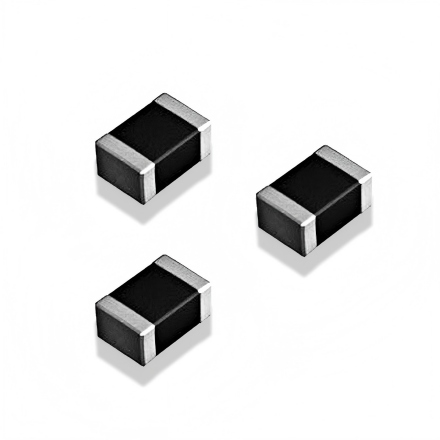

   • 贴片磁珠（Surface Mount Ferrite Bead）是一种基于铁氧体材料的高频噪声抑制元件，通过电磁转换将高频干扰能量转化为热能消散，主要用于电源线、信号线的滤波和电磁兼容（EMC）优化。
   • ‌功能定位‌：与电感同为储能元件，但磁珠侧重高频噪声吸收（＞100MHz），而电感用于能量存储与低频滤波（＜50MHz）。

2. ‌核心特性‌

   • ‌频率响应特性‌：低频段表现为电感阻抗（反射噪声），高频段表现为电阻阻抗（吸收噪声）；
   • ‌宽频滤波‌：阻抗曲线在特定频率（如100MHz）达到峰值，适配不同频段的噪声抑制需求；
   • ‌低直流电阻‌：减少对信号或电源的额外损耗（典型值＜100mΩ）。

二、‌结构与材料分类‌

1. ‌核心结构‌

   • ‌铁氧体基材‌：由锰锌（Mn-Zn）或镍锌（Ni-Zn）铁氧体构成，前者适合宽频噪声抑制，后者专攻高频段（＞1GHz）滤波；
   • ‌导体线圈‌：内嵌多层绕线或叠层结构，通过磁芯与导体的交互实现高频阻抗。

2. ‌封装类型‌

   ‌类型‌	‌特点‌	‌典型应用‌
   ‌贴片型‌	标准化尺寸（如0603、0805），适配SMT工艺	电源模块、通信设备
   ‌穿孔型‌	高可靠性，支持更大电流（＞5A）	工业电源滤波
   ‌一体成型‌	线圈与磁芯一体化封装，机械强度高	汽车电子、高频电路

三、‌关键参数与选型‌

四、‌典型应用场景‌

1. ‌电源噪声抑制‌

   • ‌开关电源‌：抑制DC-DC转换器输出的高频纹波，降低EMI辐射（如手机快充模块）；
   • ‌CPU/GPU供电‌：滤除瞬态电流引发的高频噪声，提升处理器稳定性。

2. ‌信号完整性优化‌

   • ‌射频电路‌：匹配天线阻抗，消除5G/毫米波频段信号反射；
   • ‌高速接口‌：抑制USB、HDMI等接口的共模噪声，提升传输质量。

3. ‌工业与汽车电子‌

   • ‌电机驱动‌：吸收变频器产生的尖峰电压，保护MOSFET/IGBT；
   • ‌CAN总线‌：滤除车载通信网络的传导干扰，确保数据可靠性。

五、‌使用注意事项‌

1. ‌频率适配‌

   • 需根据噪声频段选择磁珠阻抗峰值对应的SRF值，避免低频段谐振导致干扰增强。

2. ‌散热设计‌

   • 高频噪声能量转化为热能，需预留散热空间或选择低DCR型号（如铁氧体复合材料磁珠）。

3. ‌阻抗匹配‌

   • 信号线滤波时需结合传输线特性阻抗（如50Ω/75Ω），防止信号反射衰减。
