一、‌定义与核心特性‌

1. ‌基本定义‌

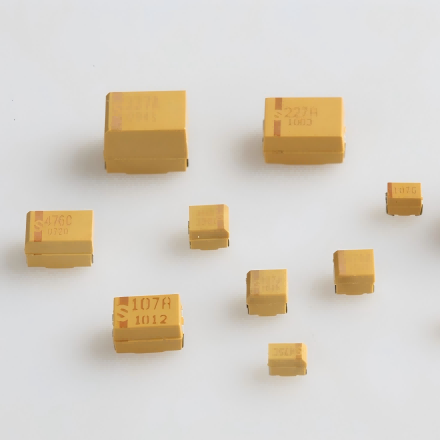

   • 贴片钽电容是一种电解电容器，以金属钽（Ta）为阳极材料，通过钽粉烧结或箔式工艺制成，属于表面贴装元件。
   • ‌极性要求‌：严格区分正负极，反接易引发短路甚至爆炸。

2. ‌核心特性‌

   • ‌高容量密度‌：钽粉烧结工艺大幅增加表面积，同等体积下容量远超铝电解电容；
   • ‌高频性能优异‌：低等效串联电阻（ESR＜1Ω），适配高频滤波场景；
   • ‌耐高温能力‌：工作温度范围宽（-55℃~125℃），无电解液设计避免高温失效；
   • ‌寿命长‌：固态电解质结构稳定，寿命可达10年以上。

二、‌结构与参数‌

1. ‌核心结构‌

   • ‌阳极‌：烧结钽粉形成多孔结构，表面氧化生成Ta₂O₅介电层；
   • ‌阴极‌：二氧化锰（MnO₂）或导电聚合物覆盖介电层，形成导电通路；
   • ‌封装‌：环氧树脂或模压塑料封装，表面印有极性标识线。

2. ‌关键参数‌

   ‌参数‌	‌定义与范围‌	‌典型示例‌
   ‌额定电压‌	耐受直流电压值（需降额使用）	4V~50V（特殊型号达100V）
   ‌容量范围‌	单位体积储能能力	0.1μF~680μF
   ‌ESR‌	高频滤波效率核心指标	低至100mΩ（高频场景）
   ‌封装尺寸‌	标准化公制封装（如EIA-7260）	最小尺寸：1.6×0.8mm

三、‌优缺点对比‌

四、‌典型应用场景‌

1. ‌通信与消费电子‌

   • ‌手机/平板‌：电源稳压、射频模块滤波（适配高频低ESR需求）；
   • ‌高速接口‌：USB、HDMI的信号耦合与退耦。

2. ‌工业与汽车电子‌

   • ‌ECU模块‌：抑制车载控制器的高频干扰；
   • ‌精密仪器‌：模拟电路中的低噪声储能。

3. ‌军工与航天‌

   • ‌雷达系统‌：高频脉冲能量缓冲；
   • ‌卫星通信‌：极端温度环境下的稳定滤波。

五、‌使用注意事项‌

1. ‌极性防反接‌

   • 通过PCB丝印标识或封装横线（负极侧）明确极性，反接会引发热失控爆炸。

2. ‌电压与电流限制‌

   • 工作电压需≤额定电压的50%（如50V型号实际使用≤25V）；
   • 避免瞬态电流超过额定浪涌值（通过串联电阻限流）。

3. ‌焊接工艺‌

   • 回流焊峰值温度≤260℃，防止封装材料碳化；
   • 手工焊接时使用防静电烙铁（＜350℃）。
